T4

Code Program

#define digit1 PORTB.F6

#define digit2 PORTB.F7

unsigned char segment[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};

int i=6,j=0;

void interrupt()

{

     j--;

     if(j<0)

     {

            j=9;

            i--;

     }

     if(i==0&&j==0)

     {

            T0CON.TMR0ON=0;

            PORTB.F5=1;

     }

     TMR0H=0xC2;

     TMR0L=0xF7;

     INTCON.TMR0IF=0;

}

void main()

{

     TRISB=0x01;

     TRISC=0;

     PORTB.F5=0;

     T0CON=0x05;

     TMR0H=0xC2;

     TMR0L=0xF7;

     INTCON.TMR0IE=1;

     INTCON.TMR0IF=0;

     INTCON.GIE=1;

     while(1)

     {

             if(PORTB.F0==0)T0CON.TMR0ON=1;

             digit1=0;digit2=1;

             PORTC=segment[i];

             delay_ms(50);

             digit1=1;digit2=0;

             PORTC=segment[j];

             delay_ms(50);

     }

}

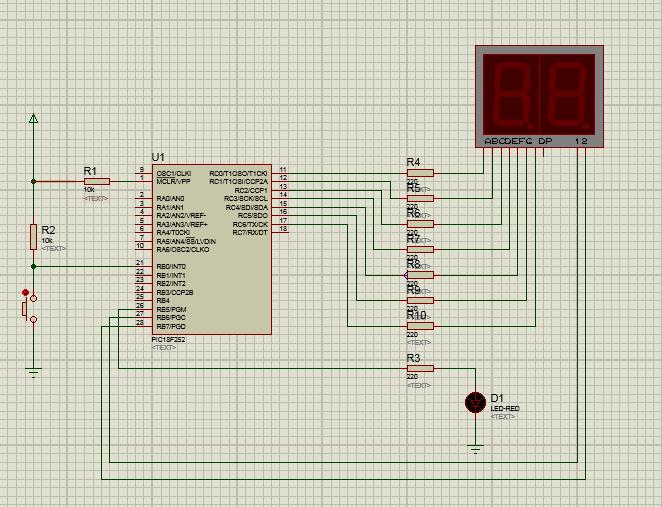

ภาพจำลองการทำงานด้วยโปรแกรม Proteus
