T14

Code Program

#define r1 PORTB.F0
#define r2 PORTB.F1
#define r3 PORTB.F2
#define r4 PORTB.F3
#define r5 PORTB.F4
#define r6 PORTB.F5
#define r7 PORTB.F6
#define r8 PORTB.F7
#define c1 PORTC.F0
#define c2 PORTC.F1
#define c3 PORTC.F2
#define c4 PORTC.F3
#define c5 PORTC.F4
#define c6 PORTC.F5
#define c7 PORTC.F6
#define c8 PORTC.F7

void delay_reset()
{
      delay_ms(5);
      PORTC=0;PORTB=0xFF;
}

void main()
{
     TRISB=0;
     TRISC=0;
     PORTC=0;PORTB=0xFF;
     while(1)
     {
            c4=1;r4=0;r5=0;delay_reset();
            c5=1;r4=0;r5=0;delay_reset();

            delay_ms(100);

            c3=1;PORTB=0xC3;delay_reset();
            c4=1;r3=0;r6=0;delay_reset();
            c5=1;r3=0;r6=0;delay_reset();
            c6=1;PORTB=0xC3;delay_reset();

            delay_ms(100);

            c2=1;PORTB=0x81;delay_reset();
            c3=1;r2=0;r7=0;delay_reset();
            c4=1;r2=0;r7=0;delay_reset();
            c5=1;r2=0;r7=0;delay_reset();
            c6=1;r2=0;r7=0;delay_reset();
            c7=1;PORTB=0x81;delay_reset();

            delay_ms(100);

            c1=1;PORTB=0;delay_reset();
            c2=1;r1=0;r8=0;delay_reset();
            c3=1;r1=0;r8=0;delay_reset();
            c4=1;r1=0;r8=0;delay_reset();
            c5=1;r1=0;r8=0;delay_reset();
            c6=1;r1=0;r8=0;delay_reset();
            c7=1;r1=0;r8=0;delay_reset();
            c8=1;PORTB=0;delay_reset();

            delay_ms(100);
     }
}

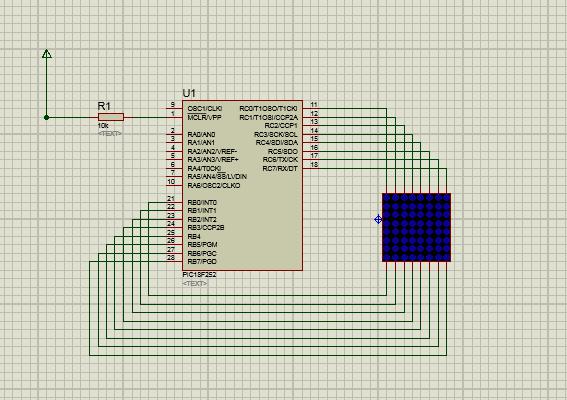

ภาพจำลองการทำงานด้วยโปรแกรม Proteus
